分享玻璃鋼儲(chǔ)罐秉承科技 環(huán)保 綠色 節(jié)能的設(shè)計(jì)理念及其得到了廣泛的發(fā)展空間

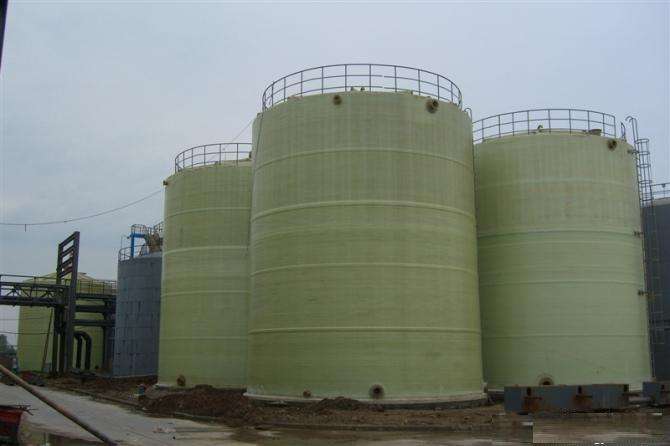

分享玻璃鋼儲(chǔ)罐秉承科技 環(huán)保 綠色 節(jié)能的設(shè)計(jì)理念：

　　玻璃鋼儲(chǔ)罐生產(chǎn)過(guò)程檢驗(yàn)是生產(chǎn)過(guò)程中的一個(gè)指針檢驗(yàn)。由于實(shí)行了互檢制度，在產(chǎn)品成分檢驗(yàn)、襯里、纏繞、包扎、拆模和組裝過(guò)程中，OP操作者進(jìn)行自檢和下一道工序加工檢驗(yàn)，檢驗(yàn)的主要內(nèi)容是產(chǎn)品質(zhì)量檢驗(yàn)記錄中填寫的外觀、尺寸、試驗(yàn)結(jié)果、每道產(chǎn)品記錄、相應(yīng)的產(chǎn)品編號(hào)和工藝檢驗(yàn)記錄，成品玻璃鋼儲(chǔ)罐試驗(yàn)品嚴(yán)格按JC/T587-1995規(guī)定：增強(qiáng)型塑料箱標(biāo)準(zhǔn)纏繞，其標(biāo)準(zhǔn)如下：主罐表面應(yīng)光滑，無(wú)雜質(zhì)玻璃鋼存放，無(wú)纖維外露，無(wú)可見裂紋、劃痕，無(wú)明顯缺陷，增白分層；表面應(yīng)光滑，無(wú)纖維外露，無(wú)氣泡和顏色不均勻嚴(yán)重。如今，市場(chǎng)競(jìng)爭(zhēng)非常激烈。

分享玻璃鋼儲(chǔ)罐得到了廣泛的發(fā)展空間：

　　有的玻璃鋼儲(chǔ)罐中會(huì)有樹脂的，那么怎么檢測(cè)玻璃鋼儲(chǔ)罐中樹脂的含量呢？我們有個(gè)簡(jiǎn)單的方法是可以檢測(cè)的，下面詳細(xì)的介紹給大家。

　　對(duì)于玻璃鋼儲(chǔ)罐想必大家都非常了解，是由樹脂和玻璃纖維通過(guò)微電腦控制機(jī)器纏繞而成的一種非金屬?gòu)?fù)合材料罐體。其中樹脂的含量是很多用戶關(guān)注的問(wèn)題，在此，公司專業(yè)技術(shù)人員為您詳細(xì)介紹；玻璃鋼儲(chǔ)罐樹脂含量的實(shí)驗(yàn)方法步驟。

　　1、試樣制備按總則的規(guī)定。試驗(yàn)材料厚度小于5mm時(shí)，試樣的厚度取原始厚度；當(dāng)試驗(yàn)材料厚度大于5mm時(shí)，保持原始厚度，但取其它方向的尺寸等于或小于5mm。

　　2、試樣外觀檢查按總則規(guī)定。

　　3、試樣用蘸有溶劑的軟布擦拭后進(jìn)行一下處理①在干燥室防置24h；②80℃干燥2h放入干燥器內(nèi)冷卻至室溫；

　　4、在600±20℃茂福爐內(nèi)加熱坩堝10~20min，然后放在干燥器中，冷卻至室溫，稱重，準(zhǔn)確到0.1mg。

　　5、制備好的試樣放在坩堝中進(jìn)行稱重，精確到0.1mg；

　　6、把盛有試樣的坩堝放入爐內(nèi)進(jìn)行灼燒：①升溫到350~400℃，半個(gè)小時(shí)左右，②升溫至600±20℃，直到試樣中的所有碳全部消失。這個(gè)時(shí)候環(huán)氧、聚酯玻璃鋼均需30分鐘左右，酚醛玻璃鋼需要90~120分鐘。

　　7、把帶有殘余物的坩堝從茂福爐中取出，放在干燥器內(nèi)冷卻進(jìn)行稱重精確到0.1mg。

　　8、重復(fù)灼燒，恒溫，冷卻，稱重，知道兩次稱重結(jié)果不差1mg為止。

　　以上就是玻璃鋼儲(chǔ)罐樹脂含量檢測(cè)的實(shí)驗(yàn)步驟，希望能夠?qū)Υ蠹矣兴鶐椭��?/div>
